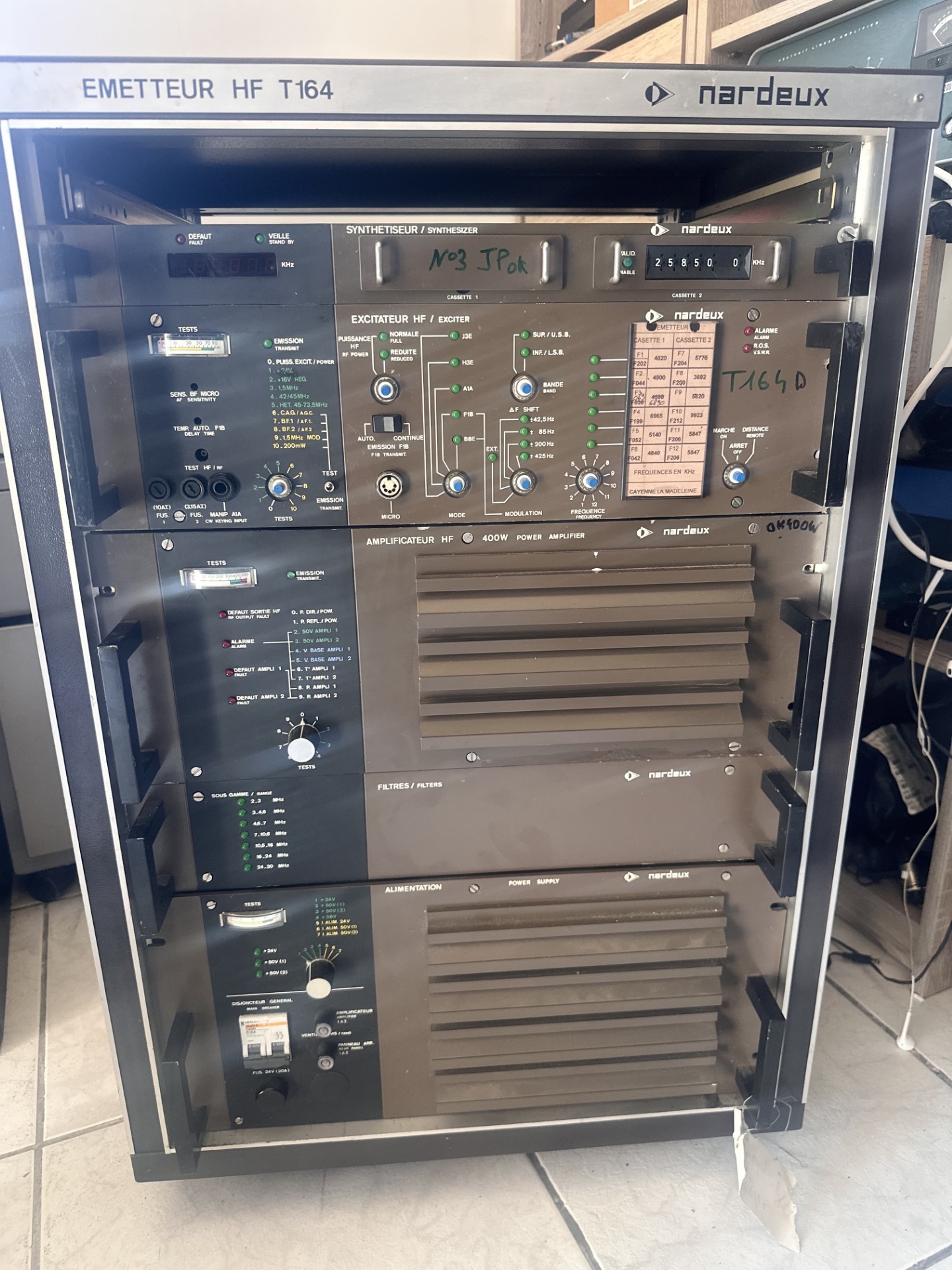

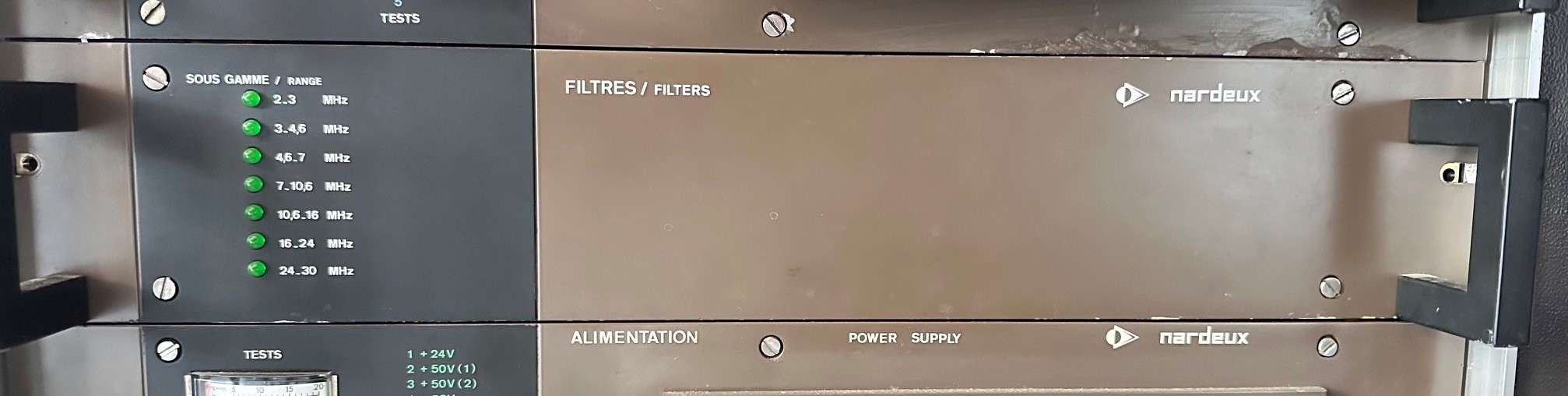

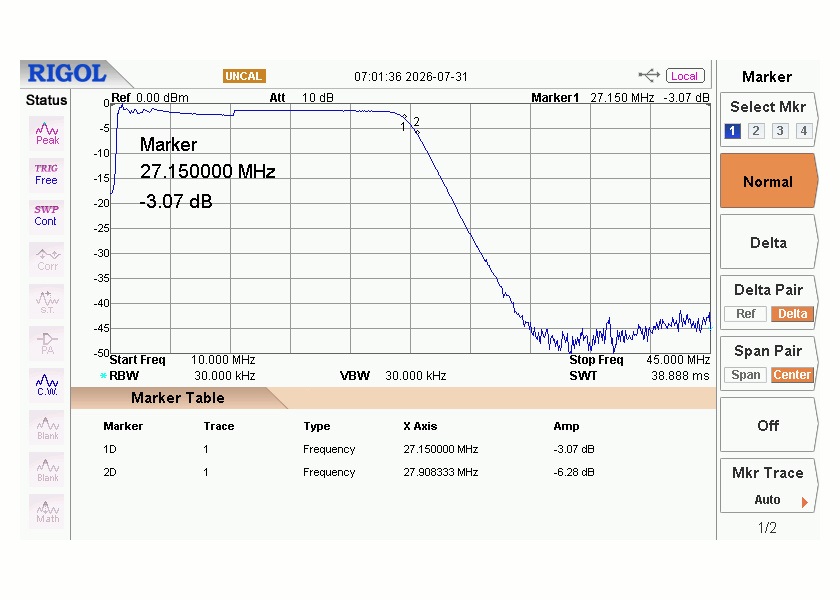

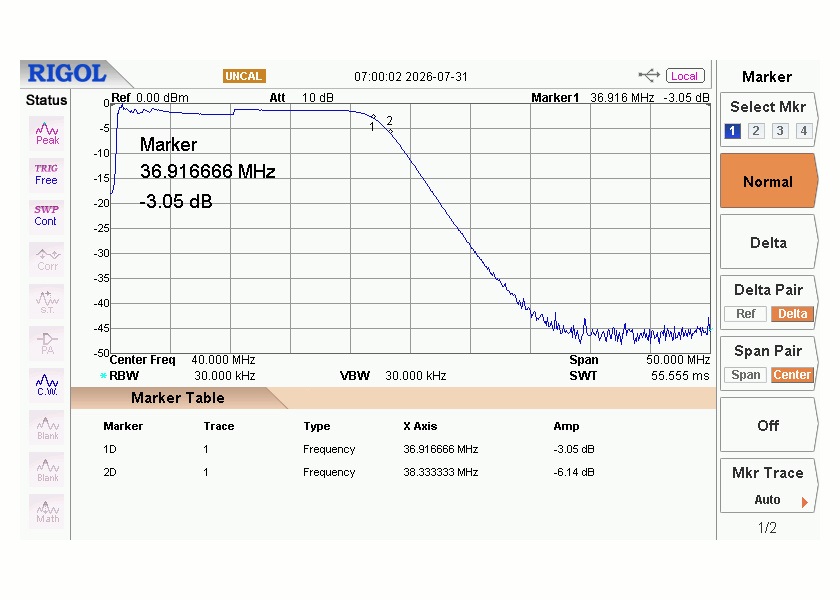

Module FILTRES
Gamme 0 -> 2.3 Mhz

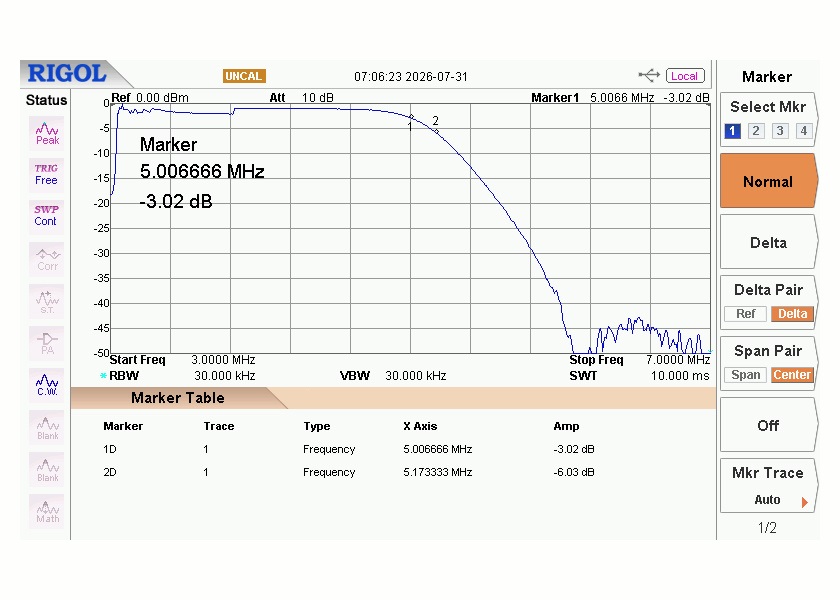

Gamme 3 Mhz -> 4.6 Mhz
Gamme 4.6 Mhz -> 7 Mhz
Gamme 7 Mhz -> 10.6 Mhz

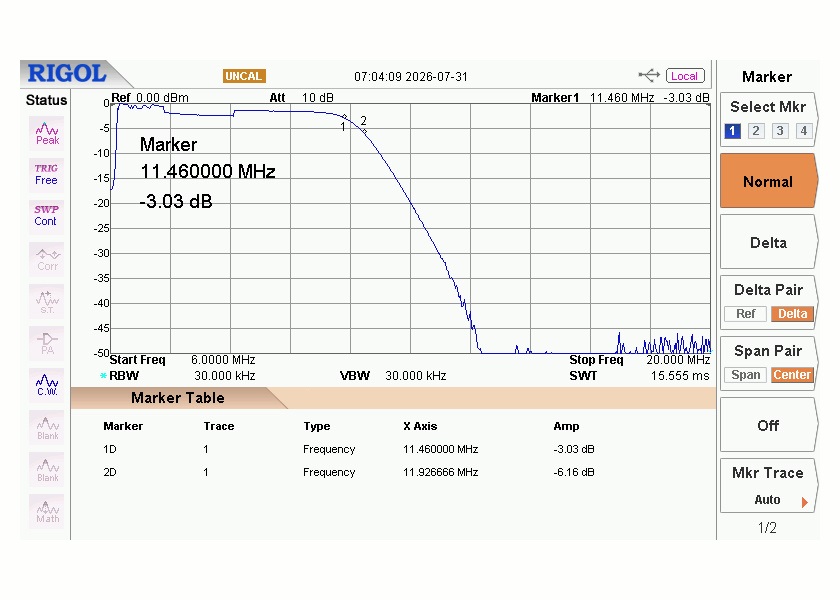

Gamme 10.6 Mhz -> 16 Mhz

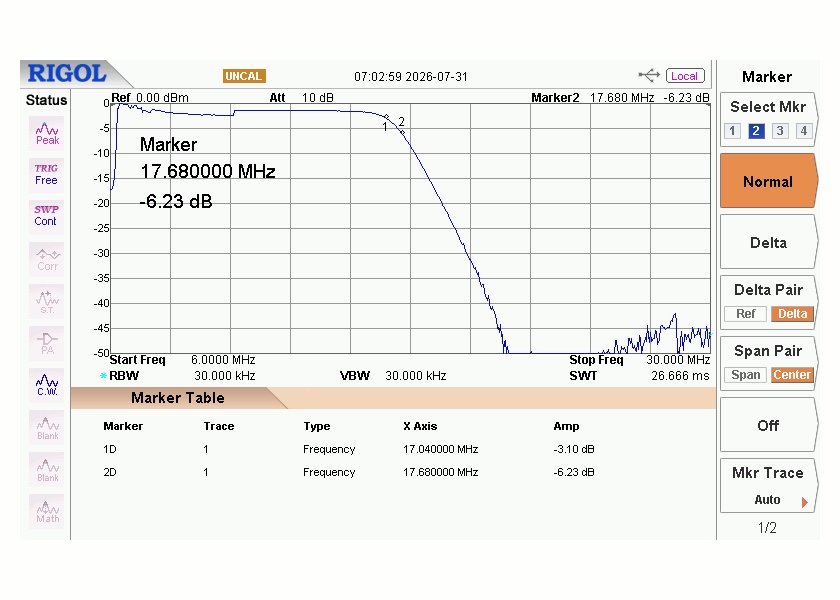

Gamme 16 Mhz -> 24 Mhz
Gamme 24 Mhz -> 30 Mhz
Module Excitateur

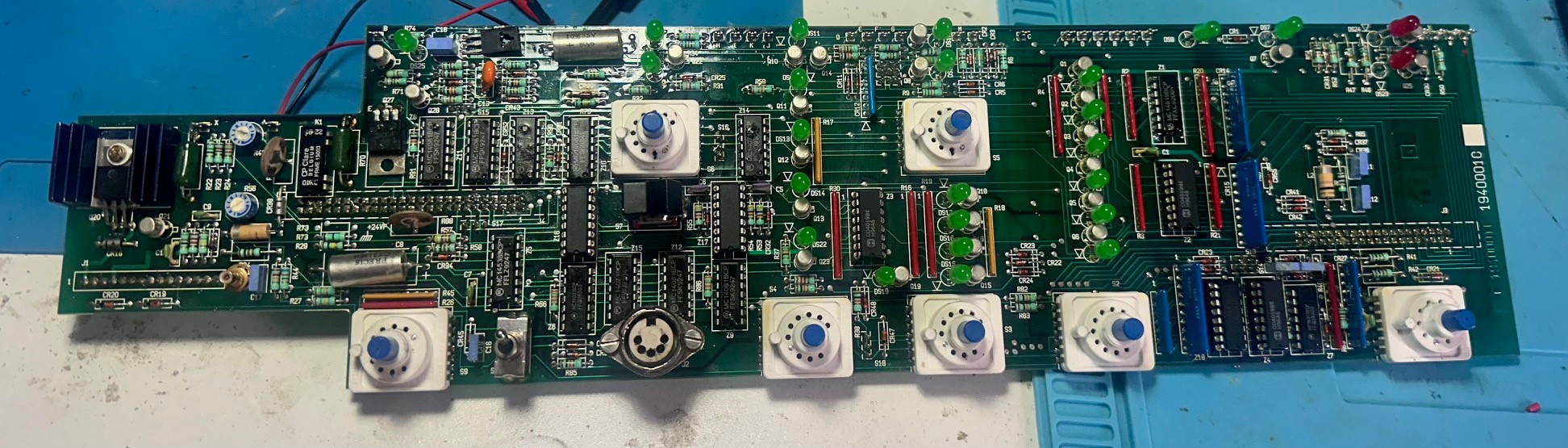

Carte Commande
Carte basé sur des portes logiques avec une porte inverseuse qui fait basculer en mode REMOTE ou LOCAL

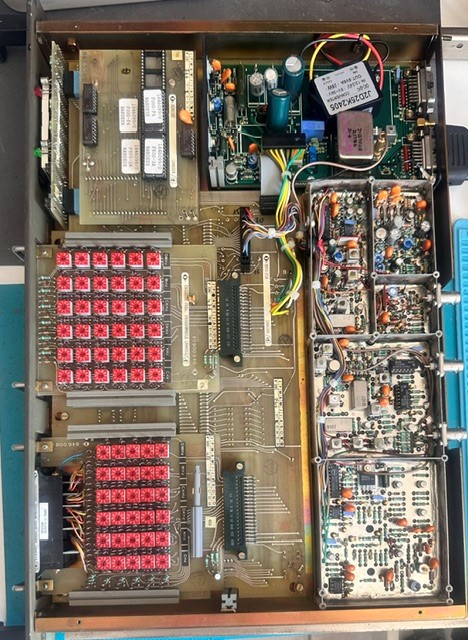

Module Synthetiseur

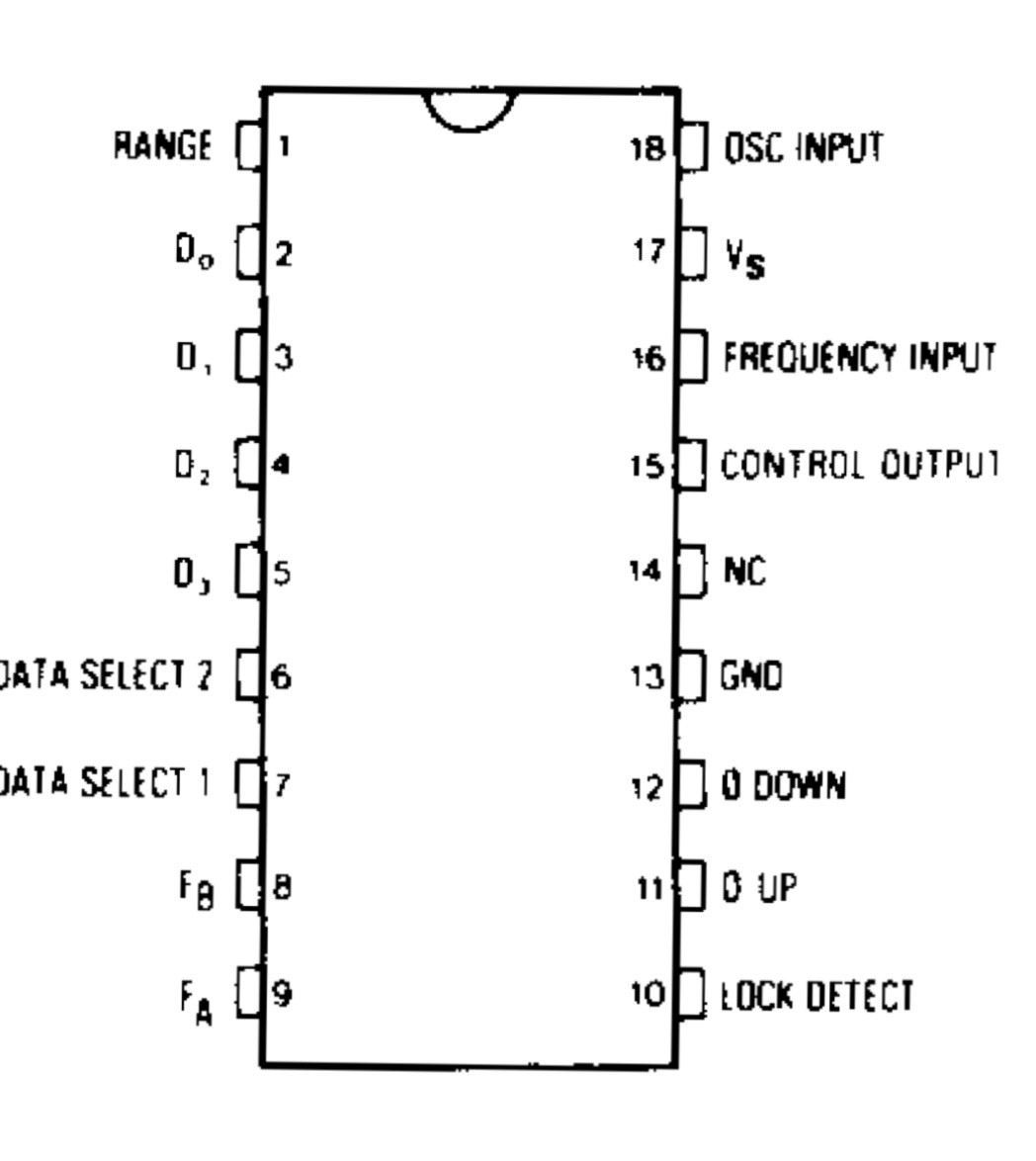

Pin 18 -> 4.8Mhz
Pin10 LOCK BAS -> NON LOCK / HAUT LOCK
PIN1 -> 5V RANGE 0-> R=6720 1-> R=1600
Pin 17 -> 5V (VCC)
Pin16 -> Fréquence de contrôle venant de pin3 du SP8793

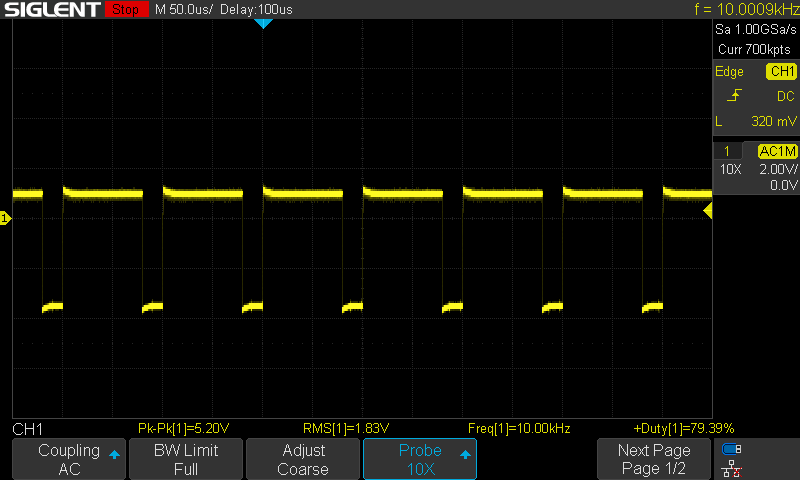

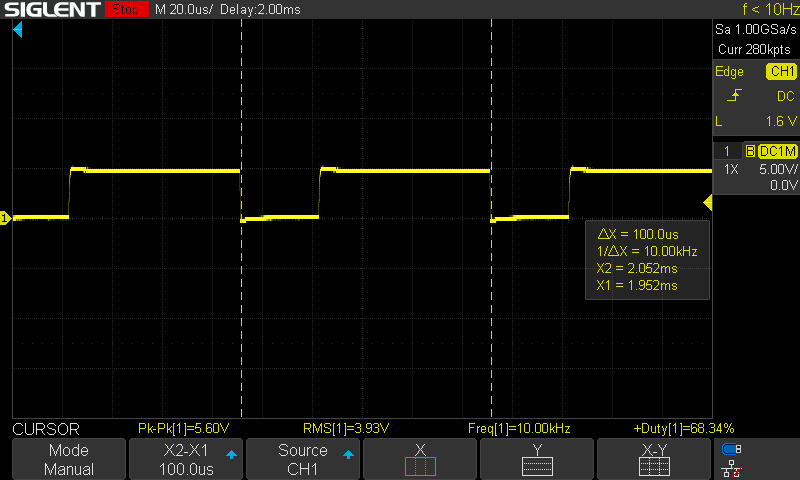

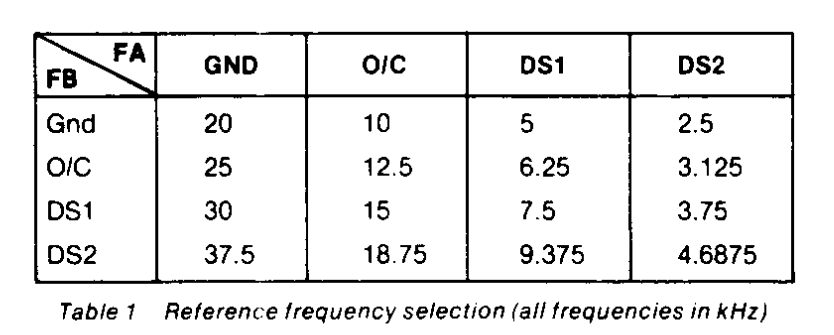

PIN 8 PIN9 -> FA/FB a parametrer suivant Datasheet ( FB->GND FA-> N/C) soit 10Khz
PIN12 -> DOWN / PIN11 -> UP pour commande VARICAP
pin15 du NJ8812 -> PIN1 di Sp8793

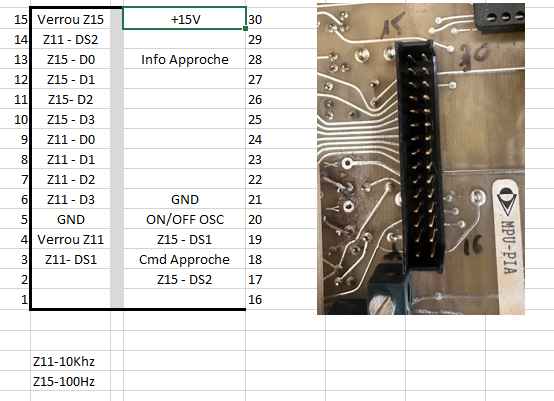

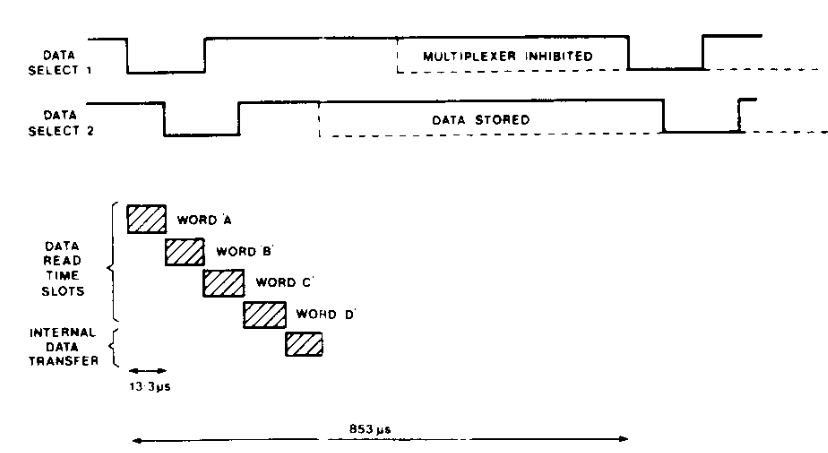

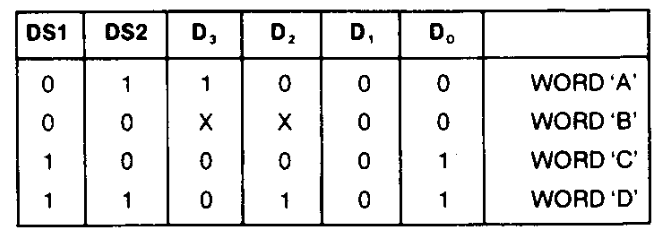

Analyse des trames D0 a D3 en fonction de DS1 et DS2
Fréquence sélectionné 7.001Mhz sur Casette Mémoire
A=1010 (D3.D2.D1.D0) – B=00 (D1.D0) – C=1011 (D3.D2.D1.D0) – D=0011 (D3.D2.D1.D0)
Le Chiffre N=D+C=00111011=59 le Chiffre A = B+A=001010=10
Le MOT W=D+C+B+A=00111011001010=3786

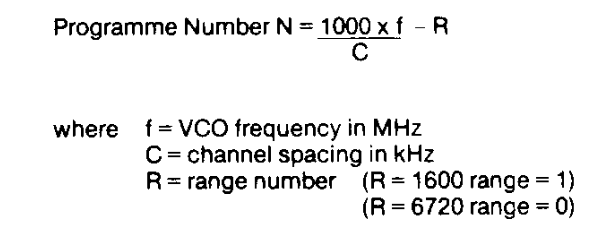

donc F=(N+R)*C / 1000 => N=3786 R=1600 C=10Khz => 53.86Mhz (VCO)
de

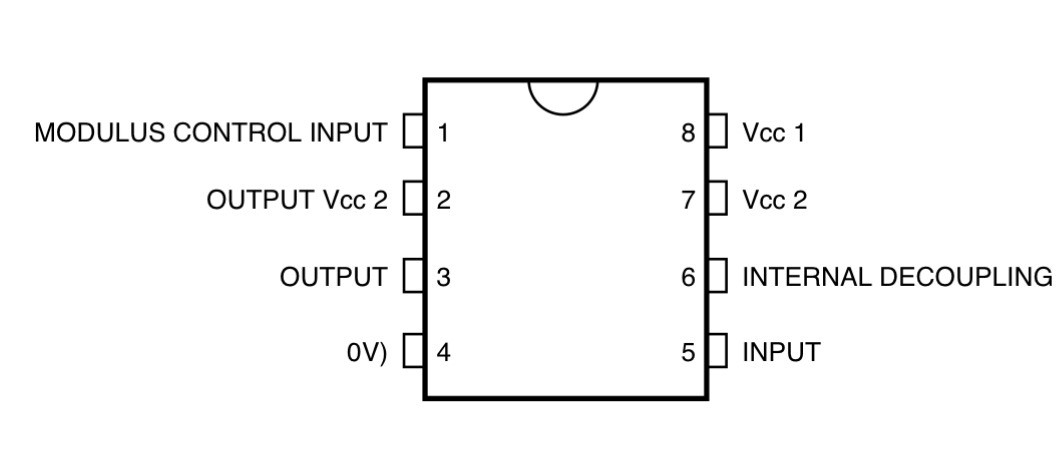

SP8793

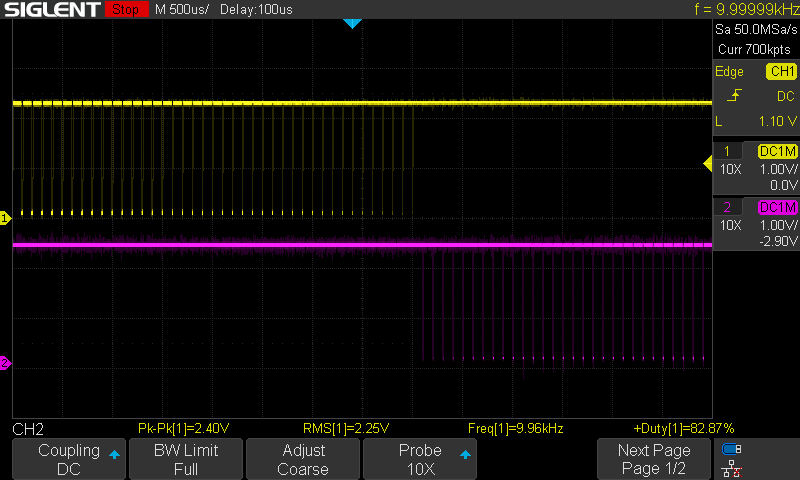

Pin 1 Modulus div par 40 et puis par 41

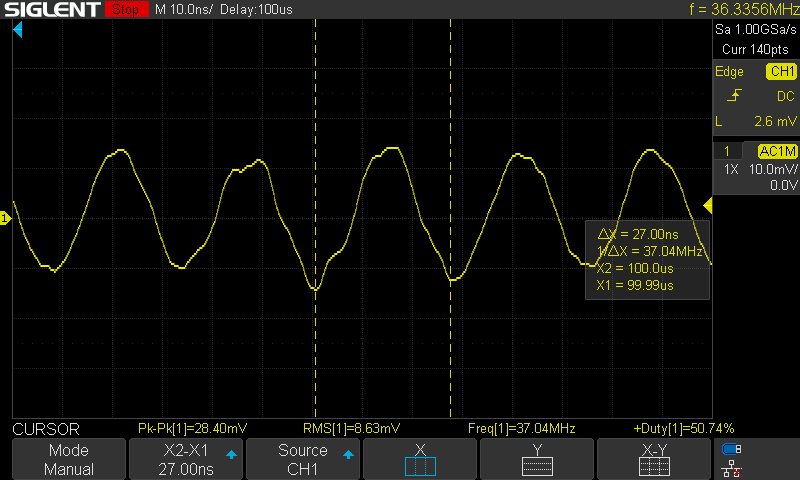

Pin 5 Input frequency ( frequence d’entree parametrer par nj8812 ) 37.04Mhz

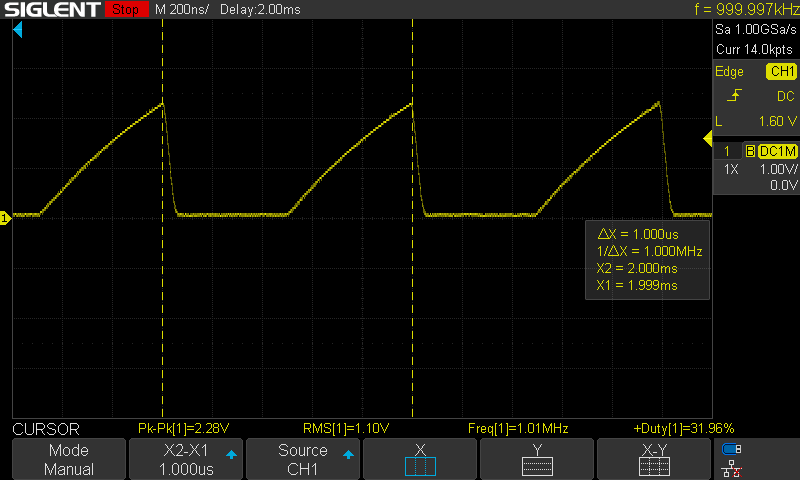

Pin 3 sortie de la Frequence de PIN5 divisé par X fois 41 et x fois 40 -> 1.01Mhz
