YAESU FTDX 10

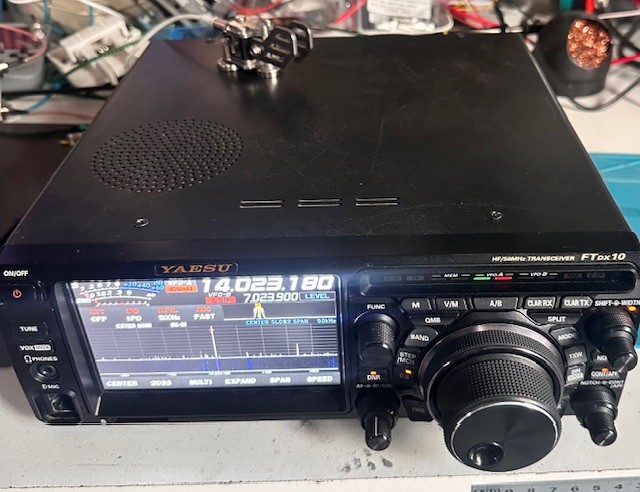

Yaesu FTDX-10 Base Déca HF/50MHz
Émetteur-récepteur hybride SDR HF/50MHz – 70MHz (RX) avec écran tactile de 5 pouces, tuner d’antenne automatique, 100W.

Fiche technique – Yaesu FT-DX10

Configuration et technologies

  • Architecture SDR hybride : bande passante étroite et échantillonnage direct
  • Emplacement dédié pour carte mémoire SD
  • Commande à distance via Internet (module LAN optionnel SCU-LAN10)
  • Synthétiseur numérique direct haute résolution (HRDDS) à 250 MHz, ultra-stable et à très faible bruit
  • 15 filtres passe-bande (BPF) indépendants
  • Fonctions avancées de réduction des interférences (QRM) : DSP, SHIFT/WIDTH, NOTCH, DNF, CONTOUR, DNR, APF
  • Amplificateur final haute qualité et très stable, équipé de MOSFET push-pull RD70HUP2

Affichage et connectivité

  • Écran tactile couleur 5 pouces (12,7 cm) avec affichage 3D du spectre (SS)
  • Sortie vidéo externe via connecteur DVI
  • Contrôle CAT intégré (un seul câble USB requis)
  • Fonction banque de mémoire rapide (QMB)

Modes et fonctions

  • Prise en charge du mode CW
  • Encodage/décodage RTTY (FSK) et PSK
  • Sélection du gain RF par IPO
  • Contrôle automatique du gain (AGC)
  • Fonction Quick Split
  • Tuner automatique d’antenne intégré

Gammes de fréquences

  • Réception (RX) :
    • 30 kHz – 75 MHz*
    • 1,8 MHz – 29,699999 MHz
    • 50 MHz – 53,999999 MHz
  • Émission (TX) :
    • 1,8 MHz – 54 MHz (bandes radioamateurs uniquement)
    • Bande spécifique : 5,351500 – 5,366500 MHz

Caractéristiques techniques

  • Types de modulation : A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B (RTTY), G1B (PSK)
  • Stabilité de fréquence : ±0,5 ppm
  • Tension d’alimentation : 13,8 V DC (±15%)
  • Circuit : Superhétérodyne à double conversion
  • Fréquences intermédiaires : 1ère FI 9,005 MHz / 2ème FI 24 kHz
  • Puissance de sortie RF : 5 W à 100 W (CW, LSB, USB, FM, RTTY, Packet) / 5 W à 25 W (AM)
