code :
/* ————————————————————————- *

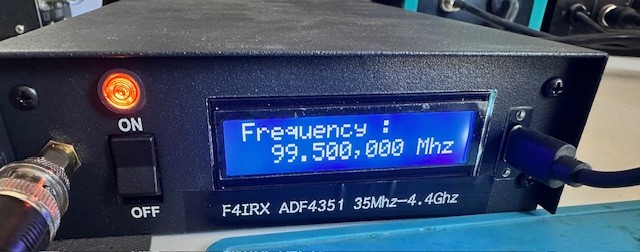

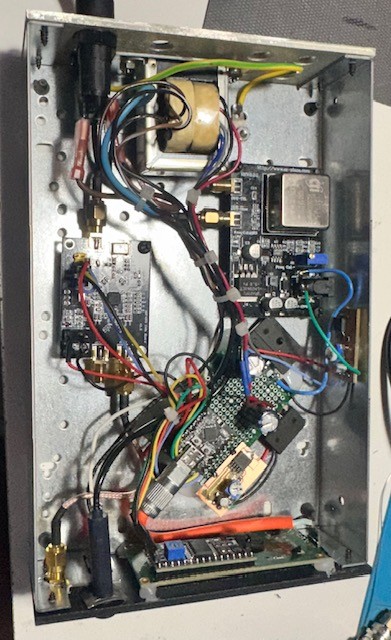

* Name : ADF4351 Controled Board 35Mhz-4.4Ghz with 10Mhz OCXO Reference
* Author : Stéphane HELAIEM – F4IRX
* Date : july 12, 2025
* Purpose: ADF 4351 Synth
* Versions:
* 1.0 : ARDUINO NANO
* 1.1a : Change to ESP32 C3 ( 3.3v compatible )
*
*
*
*
*
*
*
*
* ————————————————————————- */
/* ————————————————————————- *
* Include libraries
* ————————————————————————- */
#include <adf4351.h> // need bignumber library see adf4351 lib
#include <Arduino.h>
#include <LCD-I2C.h>
#include <Wire.h>
#include <Preferences.h>
/* ————————————————————————- *
* Other definitions
* ————————————————————————- */
#define PIN_CE 10 // Not connected Enable CE Pin on ADF4351 short 3.3v+CE on board
#define PIN_SS 7 // LE of ADF4351
#define PIN_MOSI 6 // DAT Pin on ADF4351
#define PIN_MISO 5 // not Connected
#define PIN_SCK 4 // CLK Pin on ADF4351
static char freq_string[11]; // string of Frequency
String SaveMemory; // Frequency in memory
/* ————————————————————————- *
* Object
* ————————————————————————- */
Preferences preferences;
LCD_I2C lcd(0x27, 16, 2);
ADF4351 vfo(PIN_SS, SPI_MODE0, 250000UL , MSBFIRST) ; // See ADF4351 example
/* ————————————————————————- *
* SET FRENQUENCY TIO ADF4351
* ————————————————————————- */
void SetFrequency()
{
if ( vfo.setf(strtoul(freq_string,NULL,0)) == 0 ) // convert and send frequency
{
Serial.println(« »);
Serial.println(« setf() réussi. »);
Serial.print(« VFO CFREQ: « );
Serial.println(vfo.cfreq) ;
Serial.print(« PLL INT: « );
Serial.println(vfo.N_Int);
Serial.print(« PLL FRAC: « );
Serial.println(vfo.Frac);
Serial.print(« PLL MOD: « );
Serial.println(vfo.Mod);
Serial.print(« PLL PFD: « );
Serial.println(vfo.PFDFreq);
Serial.print(« PLL output divider: « );
Serial.println(vfo.outdiv);
Serial.print(« PLL prescaler: « );
Serial.println(vfo.Prescaler);
Serial.println(« »);
// store new frequency in memory
preferences.begin(« adf4351 », false);
preferences.putString(« frequency », freq_string);
Serial.println(« Actual: » + preferences.getString(« AutoManS », « 0 »));
preferences.end();
}
else Serial.println(« Erreur de setf() ») ;
}
/* ————————————————————————- *
* UPDATE LCD
* ————————————————————————- */
void LCD_Update()
{
static char buff[16];
sprintf(buff, « % 10lu », strtoul(freq_string,NULL,0)); // %.2f.
buff[11] = buff[9];
buff[10] = buff[8];
buff[9] = buff[7];
buff[8] = ‘,’;
buff[7] = buff[6];
buff[6] = buff[5];
buff[5] = buff[4];
buff[4] = ‘.’;
buff[3] = buff[3];
buff[2] = buff[2];
buff[1] = buff[1];
buff[0] = buff[0];
Serial.print(« frequency : »);
Serial.println(buff);
lcd.clear();
lcd.setCursor(0, 0);
lcd.print(« Frequency : »);
lcd.setCursor(0, 1);
lcd.print(buff);
lcd.setCursor(13, 1);
lcd.print(« Mhz »);
}
/* ————————————————————————- *
* SETUP
* ————————————————————————- */
void setup()
{
Serial.begin(9600);
delay(2000);
Wire.begin() ;
lcd.begin(&Wire);
lcd.display();
lcd.backlight();
vfo.pwrlevel = 3; // amplitude de sortie à -4 dBm (valeurs 0, 1, 2, 3 correspondent à -4dBm, -1dBm, +2 dBm, +5dBm)
vfo.RD2refdouble = 0 ; // ref doubleur off
vfo.RD1Rdiv2 = 0 ; // ref diviseur off
vfo.ClkDiv = 150 ;
vfo.BandSelClock = 80 ;
vfo.RCounter = 1 ;
vfo.ChanStep = steps[2] ;
if ( vfo.setrf(10000000UL) == 0 ) Serial.println(« Fréquence de référence Interne 10Mhz OCXO »);
else Serial.println(« Erreur de setrf() (fréquence de référence) ») ; // Sinon, afficher un message d’erreur
vfo.init();
vfo.enable();
Serial.println(« F4IRX – ADF4351 Synth – 35Mhz -> 4.4Ghz ») ;
Serial.println(« ======================================= ») ;
Serial.println(« Entrez la Fréquence (Hz): et Puissance « ) ;
lcd.clear();
lcd.setCursor(0, 0); // Or setting the cursor in the desired position.
lcd.print(« ADF4351 USB-9600 »);
lcd.setCursor(0, 1);
lcd.print(« Waiting 10MhzRef »);
delay(9000);
Serial.println(« Please wait for heating and stablize the OCXO Ref 10Mhz ») ;
preferences.begin(« adf4351 », false);
Serial.println(« Store Frequency : » + preferences.getString(« frequency », « 0 »));
SaveMemory=preferences.getString(« frequency », « 0 »);
SaveMemory.toCharArray(freq_string,11);
preferences.end();
SetFrequency();
LCD_Update();
}
/* ————————————————————————- *
* LOOP
* ————————————————————————- */
void loop()
{
static unsigned char i;
if (Serial.available() > 0)
{
freq_string[i] = Serial.read();
if (freq_string[i] == 10)
{
freq_string[i] = NULL;
SetFrequency();
LCD_Update();
Serial.print(« Entrez la Fréquence (Hz) {example 135000000 for 135Mhz} : « ) ;
i = 0;
}
else i++;
}
}
ref : https://github.com/dfannin/adf4351
Ref : https://www.youtube.com/watch?v=vJ-pmoxcYvI&ab_channel=%C3%89lectro-Bidouilleur
